Чертеж дома — фасад и план этажей

Как согласно действующим стандартам и правилам выполняется чертеж фасада здания? Как правильно называются разные проекции здания?
Давайте познакомимся с общими правилами выполнения строительных чертежей.

Общие положения

Ответ на вопрос, как чертить фасад здания, мы начнем с перечисления общих для всех строительных чертежей и схем требований.

Терминология

• Все строительные чертежи получаются проектированием определенного вида здания на плоскость.

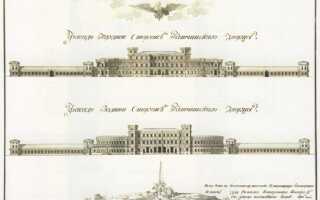

• Собственно чертеж фасада дома — это его фронтальная проекция на плоскость, расположенную параллельно фасаду.
• Проекция среза здания в продольной или поперечной плоскости — это, соответственно, продольный или поперечный разрез.
• Если на бумагу переносится горизонтальный срез здания, его принято называть планом. В зависимости от того, на каком уровне срез выполнен — это может быть план подвала, первого этажа и так далее.
• Вид сверху на участок, включающий здание или группу зданий и сооружений, принято называть генеральным планом.
• Наконец, независимо от того, какой объект изображен — подвал детского сада, фасад промышленного здания, фасад коттеджа, фасад кафе или туалет на дачном участке — все эти изображения имеют общее название: архитектурно-строительные чертежи.

Нормативные документы

Разрезы, планы и чертежи фасадов зданий должны быть выполнены в общей системе ЕСКД (единой системе конструкторской документации). Ее стандарты определяются ГОСТ 2.301-68 — ГОСТ 2.307-68.
Что именно регламентируется?

• Форматы листов всех чертежей.

Важно: требования к формату подразумевают определенные соотношения сторон самого листа, а не рамки чертежа.

• Масштабный ряд изображений.
• Толщину линий.
• Наименование элементов изображения.
• Чертежные шрифты.
• Методы изображения на чертежах различных предметов.
• Графические обозначения различных материалов.

Масштабы при составлении генеральных планов объектов могут применяться следующие:

• 1:200;
• 1:5000;
• 1:10000;
• 1:20000;
• 1:25000;
• 1:50000.

Масштаб 1:1 может быть применен при переносе на бумагу карнизов сложной формы и других мелких элементов. Впрочем, это скорее исключение. Масштабы увеличения в архитектурно-строительном черчении не используются.

Правила выполнения чертежей

Чтобы правильно выполнить своими руками чертежи фасадов домов, планы этажей и прочие архитектурно-строительные схемы, нужно придерживаться довольно жестких правил.

• Толщина основной линии должна быть одинаковой для всех деталей чертежа, выполняемых в одинаковом масштабе. Исключение — чертежи разрезов: видимые линии контуров могут быть вычерчены тонкой линией.
• Наименования, заголовки и обозначения в поле чертежа могут писаться без наклона. А вот размеры и прочие надписи на стрелках пишутся наклонными, с углом относительно основания строки около 75 градусов.
• Общее количество размеров на чертеже должно быть, как и подсказывает здравый смысл, достаточным для проведения строительных работ. При этом допускается дублирование одного и того же размера на разных элементах изображения.
• Размеры проставляются в миллиметрах без обозначения единиц измерения. Однако уровень над грунтом проставляется в метрах с точностью до третьего знака после запятой.

Внимание: допустимо указывать размеры и в сантиметрах при условии, что единицы измерения оговорены в примечании к чертежу. И в этом случае единицы измерения не указываются отдельно.

Особенности чертежей фасадов

Общие положения мы перечислили. А есть ли какие-то нюансы, связанные именно с интересующими нас прежде всего фасадами? Как начертить фасад здания в соответствии с действующими правилами?

Вот инструкция.

1. Чертеж фасада должен давать ясное представление о внешнем виде фасада здания (см. красивые фасады частных домов), о пропорциях и размере отдельных элементов.
2. Если фасад и план находятся на одном чертеже — они выполняются в едином масштабе и должны находиться в проекционной связи. Что это означает? Только то, что план располагается на чертеже под фасадом.
3. Фасады разных сторон здания имеют собственные названия, которые указываются на чертеже. Различают главный, дворовый и боковые (торцевые) фасады.
4. На чертеже указываются все конструктивные детали, которые будут присутствовать в реальном здании. К примеру, главный фасад школы на чертеже должен быть снабжен крыльцом, дворовый — пожарной лестницей; прорисовываются карнизы, слуховые окна и прочие, казалось бы, мелочи.
5. В техническом проекте на фасаде принято показывать его собственные и падающие на него тени. Для этого чертеж красится акварелью или затеняется сухой тертой тушью.
6. На чертеже фасада не указываются горизонтальные размеры. Однако с одной стороны на расстоянии 15-20 миллиметров от контура фасада проставляются общие размеры по высоте и отметки уровня для земли, окон и дверей, цоколя, карниза и конька крыши и верхних точек труб и вентиляции.
7. Внизу фасада наносятся оси деформационных швов и перепадов высоты здания.

Заключение

Дополнительную информацию о построении чертежей вы сможете найти в видео в конце статьи. Кроме того, полезно знать, что цена дизайн — проекта фасада и этажей коттеджа, включающего полный комплект чертежей, начинается от 10000 рублей для типовых решений. Эксклюзивные проекты могут стоить в десятки раз дороже. Успехов в строительстве!
